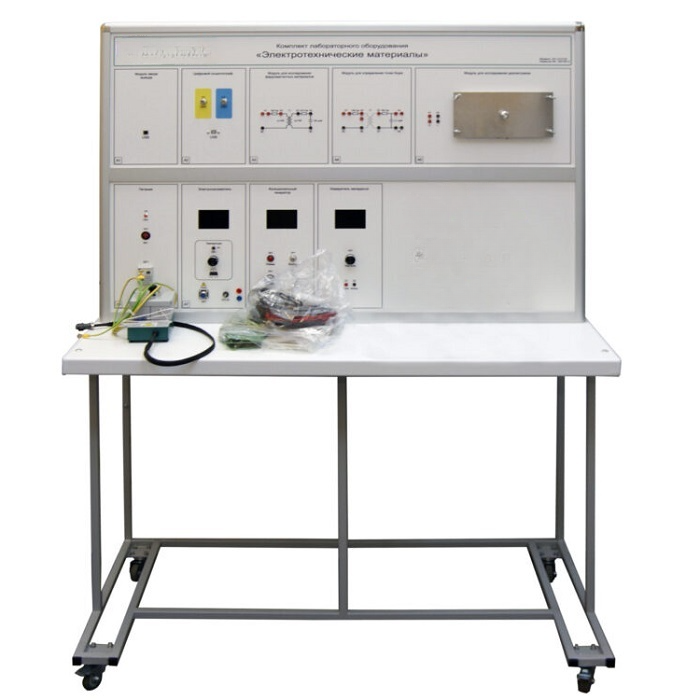

Комплект лабораторного оборудования «Электротехнические материалы»

Комплект лабораторного оборудования «Электротехнические материалы» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

В состав моноблока «Электротехнические материалы» входит:

• Модуль «Питание» - предназначен для ввода однофазного напряжения 220В, защиты от коротких замыканий в элементах стенда, а также подачи низковольтных напряжений питания переменного и постоянного тока к отдельным модулям стенда. Модуль «Питания» оснащен вводным дифференциальным автоматом, тумблером «Сеть» и светодиодной индикацией.
• Модуль «Функциональный генератор» - предназначен для формирования сигналов различных форм с плавно регулируемой амплитудой и частотой с цифровой индикацией текущего значения частоты и амплитуды.
• Модуль для исследования характеристик диэлектриков - предназначен для экспериментального определения диэлектрической проницаемости и тангенса угла диэлектрических потерь различных образцов изоляционных материалов из набора образцов диэлектриков.
• Модуль для исследования ферромагнитных материалов - предназначен для снятия петли гистерезиса ферромагнитного материала, построения основной кривой намагничивания, снятия начальной кривой намагничивания ферромагнитного материала и определение магнитной проницаемости.
• Модуль для определения точки Кюри - предназначен для снятия температуры точки Кюри ферромагнитного материала.
• Модуль «Электронагреватель» - предназначен для питания и управления нагревателем.

Лабораторный стол предназначен для установки тематического моноблока, осциллографа и другого необходимого оборудования.

Лабораторные работы

1. Проводниковые материалы
   1. Определение температурного коэффициента электрического сопротивления проводников.
   2. Измерение электрического сопротивления и определение удельного электрического сопротивления проводников.
2. Изоляционные материалы
   1. Определение диэлектрической проницаемости и тангенса угла диэлектрических потерь изоляционных материалов.
   2. Снятие поляризационной характеристики диэлектрика при различных температурах.
3. Ферромагнитные материалы
   1. Снятие петли гистерезиса ферромагнитного материала и построение основной кривой намагничивания.
   2. Снятие петли гистерезиса ферромагнитного материала и определение точки Кюри.
   3. Снятие начальной кривой намагничивания ферромагнитного материала и определение магнитной проницаемости.

Технические характеристики:

Комплект лабораторного оборудования «Электротехнические материалы» выполнен в стендовом исполнении: тематический моноблок расположен на собственном лабораторном столе.
Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.
