Комплект лабораторного оборудования «Электротехника и основы электроники»

Комплект лабораторного оборудования «Электротехника и основы электроники» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

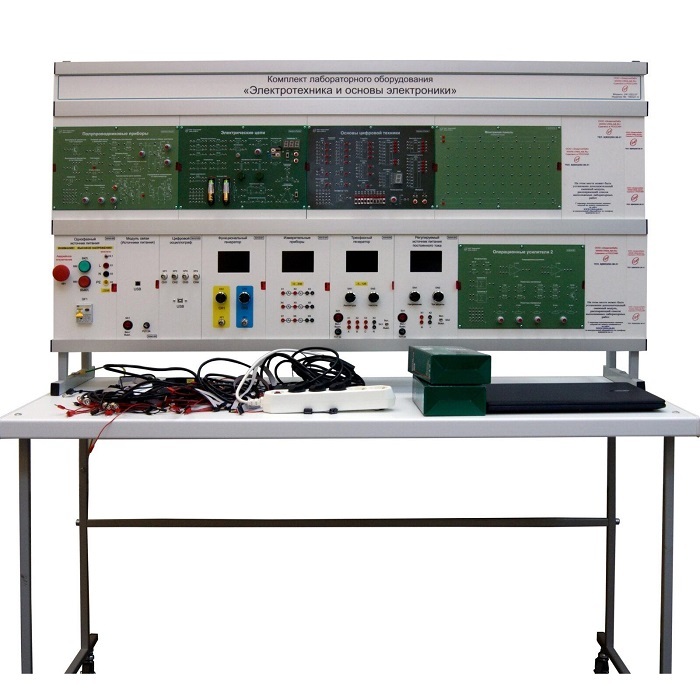

Комплект лабораторного оборудования «Электротехника и основы электроники» выполнен в стендовом исполнении: стойка с установленными модулями установлена на собственном лабораторном столе.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Компьютерная версия: наличие ноутбука, осциллографа и программного обеспечения позволяет выполнить осциллографирование переходных процессов, снимать статические и динамические характеристики с помощью виртуальных приборов.

Лабораторные работы

1. Параметры электрической цепи постоянных напряжения и тока
2. Закон Ома.
3. Линейные резисторы.
4. Терморезисторы с отрицательным температурным коэффициентом.
5. Терморезисторы с положительным температурным коэффициентом.
6. Варисторы.
7. Фоторезисторы.
8. Последовательное соединение резисторов.
9. Параллельное соединение резисторов.
10. Последовательно-параллельное соединение резисторов.
11. Резистивный делитель напряжения.
12. Эквивалентный источник напряжения (ЭДС).
13. Последовательное соединение источников напряжения (ЭДС).
14. Параллельное соединение источников напряжения (ЭДС).
15. Электрическая мощность и работа.
16. Коэффициент полезного действия электрической цепи.
17. Согласование источника и нагрузки по напряжению, току и мощности.
18. Процессы при заряде и разряде конденсатора.
19. Процессы при включении под напряжение и коротком замыкании катушки индуктивности.
20. Параметры синусоидальных напряжения и тока.
21. Активная мощность цепи синусоидального тока.
22. Напряжение и ток конденсатора.
23. Реактивное сопротивление конденсатора.
24. Последовательное соединение конденсаторов.
25. Параллельное соединение конденсаторов.
26. Реактивная мощность конденсатора.
27. Напряжение и ток катушки индуктивности.
28. Реактивное сопротивление катушки индуктивности.
29. Последовательное соединение катушек индуктивности.
30. Параллельное соединение катушек индуктивности.
31. Реактивная мощность катушки индуктивности.
32. Последовательное соединение резистора и конденсатора.
33. Параллельное соединение резистора и конденсатора.
34. Последовательное соединение резистора и катушки индуктивности.
35. Параллельное соединение резистора и катушки индуктивности.
36. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
37. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
38. Частотные характеристики последовательного резонансного контура.
39. Частотные характеристики параллельного резонансного контура.
40. Мощности в цепи синусоидального тока.
41. Коэффициент трансформации.
42. Преобразование сопротивлений с помощью трансформатора.
43. Определение параметров схемы замещения и построение векторной диаграммы трансформатора.
44. Исследование резонансных явлений в электрических цепях.
45. Исследование магнитной цепи.
46. Трехфазные цепи синусоидального тока.
47. Напряжения и токи в трехфазной цепи.
48. Трехфазная нагрузка, соединенная по схеме «звезда».
49. Трехфазная нагрузка, соединенная по схеме «треугольник».
50. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «звезда».
51. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «треугольник».
52. Расчёт и экспериментальное исследование цепи при несинусоидальном приложенном напряжении.
53. Переходные процессы в цепи с конденсатором и резисторами.
54. Переходные процессы в цепи с катушкой индуктивности.
55. Переходные процессы в колебательном контуре.
56. Характеристики диода.
57. Однофазный однополупериодный неуправляемый выпрямитель.
58. Однофазный мостовой неуправляемый выпрямитель.
59. Характеристики стабилитрона.
60. Исследование параметрического стабилизатора напряжения.
61. Сглаживание пульсаций выпрямленного напряжения.
62. Характеристики светодиода.
63. Характеристики варикапа.
64. Испытание слоев и исследование выпрямительного действия биполярных транзисторов.
65. Исследование распределения тока в транзисторе и управляющего эффекта тока базы транзистора.
66. Характеристики транзистора.
67. Установка рабочей точки транзистора и исследование влияния резистора в цепи коллектора на коэффициент усиления по напряжению усилительного каскада с общим эмиттером.
68. Усилители на биполярных транзисторах.
69. Линейный регулятор напряжения.
70. Линейный регулятор тока.
71. Испытание слоев и исследование выпрямительного действия униполярных транзисторов.
72. Характеристика включения затвора полевого транзистора.
73. Управляющий эффект затвора полевого транзистора n-типа.
74. Выходные характеристики полевого транзистора.
75. Усилители на полевых транзисторах.
76. Характеристики диодного тиристора (симистора).
77. Характеристики триодного тиристора.
78. Фазовое управление тиристором.
79. Исследование базовых логических элементов: И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ, исключающее ИЛИ и триггера Шмитта
80. Реализация логических функций в различных базисах
81. Исследование JK – триггера
82. Исследование D – триггера и делителя частоты
83. Исследование универсального регистра
84. Исследование двоичного счетчика
85. Исследование дешифратора семисегментного цифрового индикатора
86. Инвертирующий усилитель.
87. Неинвертирующий усилитель.
88. Суммирующий усилитель.
89. Дифференциальный усилитель.
90. Исследование операционного усилителя в динамике.
91. Исследование автогенераторов.
