Типовой комплект учебного оборудования "Определение коэффициента теплопередачи и теплоемкости"

Стенд предназначен для проведения четырех лабораторных работ по курсам изучения теплотехники и теплотехнического оборудования. Комплекс снабжен учебно-методическими материалами. Одновременно работы проводятся с группой из двух-трех обучаемых человек.

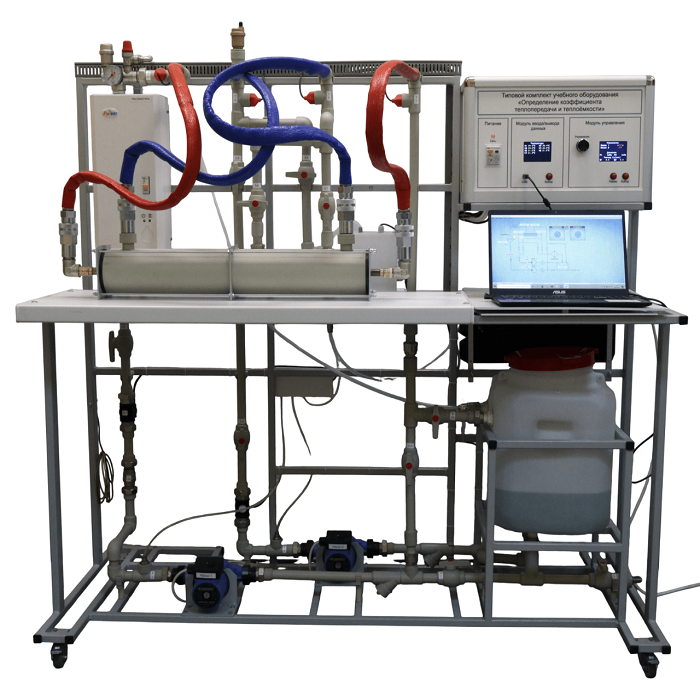

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется блок управления стендом и гидравлическая система, состоящая из трубопроводов и исследуемых участков. Блок управления, выполнен из металлического профиля с корпусом из ABS пластика, светлого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.

В состав учебной установки входит:
• гидравлическая система из полипропиленового трубопровода
• запорная арматура;
• датчик давления - 2 шт;
• бак 40 л;
• нагревательный котел;
• датчики температуры - 6 шт;
• циркуляционный насос - 2 шт;
• датчик расхода воды - 2 шт;
• теплообменный аппарат труба в трубе;
• комплект быстросъемных соединений с клапанами;
• калориметр с нагревательным элементом;
• датчик давления – 1 шт.

Показания датчиков и интерфейс управления исполнительными устройствами отображаются на цветном дисплей, в виде таблицы. Использование цветного дисплея позволяет разделить данные по типу и обозначить стационарные и аварийные режимы работы.

Микропроцессорная система предназначена для управления модулями стенда, связи с компьютером, сбора и обработки данных.

Программный комплекс предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.

Основные модули индикации ведут графическую стенограмму режимных параметров в аппаратной части стенда, кроме того, по запросу пользователя, выводит в отдельном окне значения в табличном виде. Инструменты программы позволяют проводить различного рода обработку результатов: обеспечивают возможность наложения графиков в одной плоскости для определения зависимостей исследуемых величин, аппроксимируют полученную графическую зависимость и др.

Основные модули индикации позволяют сохранять данные, полученные от аппаратной части стенда, в графическом, табличном, текстовом форматах.

Лабораторные работы:

1. Определение коэффициента теплопередачи при движении жидкости в трубе при различных скоростях течения.
2. Определение коэффициента теплопередач и передаваемой тепловой мощности теплообменника типа «труба в трубе» при прямоточной схеме и при противоточной схеме.
3. Изучение процесса нагрева воды с помощью теплообменника.
4. Определение теплоемкости воздуха.
